bp408

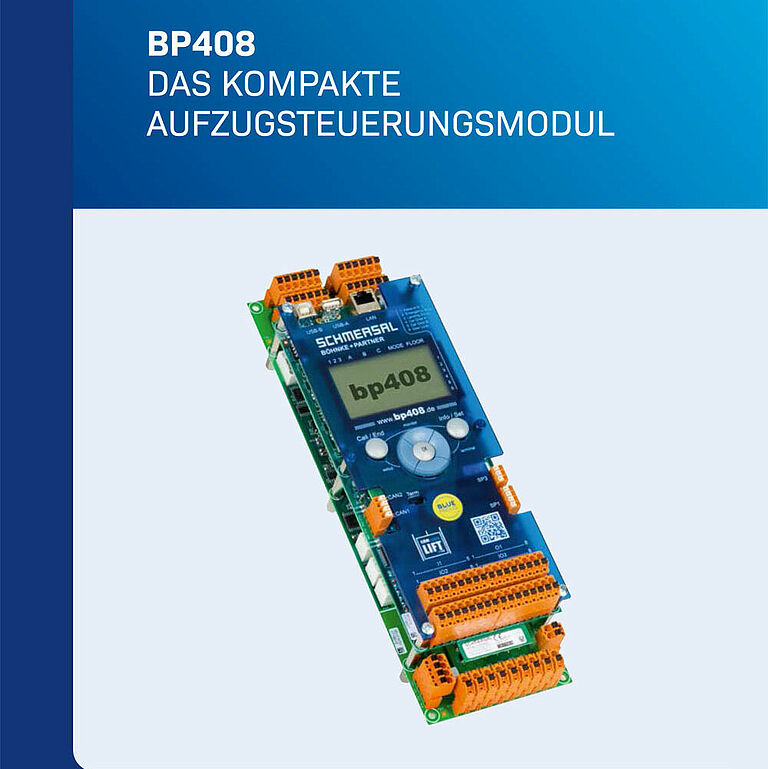

DAS KOMPAKTE AUFZUGSTEUERUNGSMODUL
Es ist äußerst kompakt und muss sich zugleich nicht hinter den „Großen“ verstecken. Eine hohe funktionale Ausstattung verleiht dem Aufzugsteuerungsmodul bp408 ein Profil mit dem es universell für die unterschiedlichen Einzeldisziplinen an Aufzuganlagen verwendbar ist.
Die Eigenschaften des Steuerungssystems auf einen Blick:
- Kompaktes, hochwertiges Design
- Universell verwendbar
- Einfache Handhabung
- Zuverlässige und umfassende Software
EINSATZBEREICHE
Das zentrale Element einer Aufzugsanlage ist die Steuerung, die das komplexe System überwacht und regelt – für eine sichere Beförderung von Personen und Lasten. Das Steuerungsmodul bp408 überzeugt durch seine kompakte Bauweise und vielseitigen Funktionen, die den Einsatz sowohl in Seil- als auch in Hydraulikanlagen an allen gängigen Einbauorten ermöglichen:
- Türzarge
- Schaltschrank für maschienraumlose Anlagen
- Maschinenraumschaltschrank
Fakten
- Kompakter Formfaktor
- Baumustergeprüfte Sicherheitsschaltung nach EN 81-20/-50
- Einsetzbar in Seil- sowie Hydraulikanlagen
- Hochentwickelter, an Kundenanforderungen adaptierbarer Gruppenalgorithmus – ohne übergeordneten Rechner
- Unterstützung aller Arten von Schacht- und Kabinentüren
- Integrierte Schnittstellen: CANopen LIFT, DCP, USB, Ethernet
- Kompatibel mit absoluten Kopiersystemen (Linear- und Drehgeber)
- Unterstützt sichere Positionsauswertungen (PSU)
Aufzugsteuerungsmodul bp408
ein System für alle Fälle
MODULAR ERWEITERBAR
Das Steuerungsmodul bp408 ist die Weiterentwicklung des bewährten bp- Steuerungskonzepts von Schmersal Böhnke+Partner. Die Anpassungsfähigkeit, um höchste Kundenansprüche zu erfüllen, wird durch die bekannten Zusatzmodule unterstützt.
CIO – CANopen- Eingangs-Ausgangsmodul
Mit dem CIO Modul kann das Steuerungssystem bp408 um weitere 32 Eingänge, Ausgänge oder Rufe erweitert werden.
CLK – CANopen-Leistungsplatine-Kabine
Die Fahrkorbsteuerungsplatine CLK bietet mit 16 Eingängen, 8 Ausgängen, 8 Rufen und 7 Relais vielseitige Möglichkeiten für die Fahrkorbinstallation.
CLE – CANopen-Leistungsplatinen-Erweiterung
Mit der Erweiterungsplatine CLE kann die Fahrkorbsteuerungsplatine CLK um 32 Eingänge, Ausgänge oder Rufe erweitert werden.
CSI – CANopen-Seriell-Interface
Das CSI Modul ist ein CANopen Busknoten, der zur Verbindung von zwei Bussträngen verwendet wird.
CAP – CANopen-Außentableau-Platine
Die CAP dient zur Ansteuerung von Außentableaus über den CANopen Bus.
CBS – CANopen-Außentableau-Platine
Funktionsweise wie CAP, jedoch stark verkleinert
CWI – CANopen-Wireless-Interface
Das CWI-Modul ermöglicht in Verbindung mit der WinMOS®300-PC-Software oder der WinMOS®300-App die drahtlose Verbindung zur Bedienung der Steuerung mit dem PC oder Mobiltelefon.
CLOUD READY!
Viele Funktionen sind bereits integriert:
- Sicherheitskreisüberwachung gemäß EN 81-20
- Sammelsteuerung
- Selbstfahrer
- Prioritäts- und Gästerufe
- Funktionen für Barrierefreiheit gemäß EN 81-70
- Feuerwehr gemäß EN 81-72
- Brandfall gemäß EN 81-73
u.v.a.
Sonderfunktionen auf Anfrage:
Lösungen für Automobilaufzüge, Ex-Anlagen, Sonderanlagen für Schiffe
Modular erweiterbar:
- Zusätzliche Ein- und Ausgänge
- CANopen LIFT Komponenten
- Lastmessung, Anzeigen, Tableaus
- Spezielle Gateways (z. B. Modbus, BACnet)
- Zugangskontrollsysteme
- Transponder und Kartenleseranbindung
Möglichkeit der Ferndiagnose und bedarfsorientierte Wartung mit WinMOS®300 und Lift2CLOUD®.
Technische Daten:
| Allgemeine Daten | |
| Vorschriften | EN 81-1/-2; EN 81-20/-50; UL |
| Einsatzbereich | Personen und Lastenaufzüge |
| Haltestellen | bis 127 |
| Betriebsart | Seilaufzüge geregelt/ungeregelt |
| Hydraulikaufzüge geregelt/ungeregelt | |
| Steuerungstyp | Selbstfahrer |
| Ein-Knopf-Sammel (1 KS) richtungsunabhängig/-abhängig | |
| Zwei-Knopf-Sammel | |
| Selbstfahrer mit Rufspeicher | |
| integrierte Gruppensteuerung bis 8 Aufzüge | |
| Elektrische Daten | |
| Versorgungsspannung | 24 V DC +10 %/-15 % (PELV) |
| Ports | 8 Eingänge, 24 V DC, Eingangsstrom 7 mA |
| 8 Ausgänge, 24 V DC, Ausgangsstrom max. 500 mA | |
| 16 Ein- / Ausgänge (Rufe), 24 V DC, Eingangsstrom 7 mA, Ausgangsstrom max. 500 mA, überstrom- und kurzschlussgeschützt | |
| Kaltleitereingang (PTC), 24 V DC, 1 mA | |
| Sicherheitskreiseingänge 48 V AC/DC, 110 V AC und 230 V AC, max. 2 A | |
| Sicherheitsschaltungseingänge 48 V AC/DC, 110 V AC und 230 V AC, max. 2 A | |
| 3 Vorsteuerrelais (Schließer), 230 V AC, 500 mA | |
| 4 frei programmierbare Relais (Wechsler), 230 V AC, 500 mA | |
| Schnittstellen | CAN1 (Kabine), CANopen Lift (CiA 417) |
| CAN2 (Schacht/Gruppe) CANopen Lift (CiA 417) | |
| USB Host | |
| USB Device | |
| Ethernet 10/100 MBit, full-duplex (Netzwerkanschluss) | |
| RS-485 (DCP) | |
| RS-232 (Gateways, z. B. für Profibus, Modbus, etc.) | |
| Anzeige und Bedienelemente | Grafisches Display mit Navigationstasten: |
| zweite Menüebene und separates Rufmenü | |
| permanente Darstellung von Türstatus (max. 3), Sicherheitskreis, Fahrtsignal, Etagenstand und Fahrtrichtung | |
| Software | |
| Speicher | Störungs- ,Wartungs- und Meldungsstapel mit max. 128 Einträgen |
| Spracheinstellungen | Deutsch, Englisch, Französisch, Italienisch, Schwedisch, Niederländisch, Spanisch, Portugiesisch |
| Gruppen | Hoch entwickelter, an Kundenanforderungen adaptierbarer Gruppen- algorithmus ohne übergeordneten Gruppenrechner |
| Funktionen | umfangreiche Standard und Sonderfunktionen wie z. B.: |
| Sammelsteuerung / Selbstfahrer | |
| Prioritäts- und Gästerufe | |
| Funktionen für Barrierefreiheit | |
| Feuerwehr | |
| Brandfall | |
| Wartungs-Assistenten | |
| u.v.a. | |
| Steuerungsmenü fernsteuerbar | über WLAN/Ethernet mit Mobilgerät oder PC mit der WinMOS 300 Software als APP oder Überwachungssoftware |
| Backup/Update | Backup und Update per USB-Stick |
| Abmessung | |
| Abmessung (L x B x H): | 315 x 100 x 80 mm |
